Panduan Lengkap Sistem HVAC untuk Gedung dan Industri
HVAC (Heating, Ventilation, and Air Conditioning) merupakan sistem penting pada bangunan modern, terutama pada bangunan komersial hingga fasilitas industri.
Sistem ini tidak hanya bertujuan untuk membuat ruangan terasa dingin, tetapi juga mengatur kondisi udara agar kondisi ruangan terasa nyaman dan sesuai dengan kebutuhan.
Dalam penerapannya, HVAC mencakup beberapa proses, seperti pemanasan, ventilasi, dan pengkondisian udara.
Itu mengapa, secara perencanaan sistem HVAC perlu mempertimbangkan berbagai faktor seperti ukuran ruangan, tinggi plafon, jumlah orang pada ruangan, beban panas, hingga karakteristik bangunan.
Baca artikel ini untuk memahami lebih dalam tentang sistem HVAC hingga cara kerjanya pada bangunan.
Apa Itu Sistem HVAC?
Secara sederhana sistem HVAC dirancang untuk mengatur kondisi udara pada ruangan suatu bangunan.
Pada sistem HVAC, ada tiga hal yang masing-masing memiliki fungsi berbeda.
Pertama, Heating yang berfungsi untuk mengatur atau meningkatkan temperatur udara pada ruangan saat dibutuhkan.
Kedua, Ventilation berfungsi untuk mengatur pertukaran udara dari dalam ruangan ke luar ruangan dan sebaliknya.
Ketiga, Air Conditioning memiliki fungsi untuk mengatur udara dan menjaga kelembapan pada ruangan dengan menyesuaikan kebutuhan ruangan.
Sistem HVAC Penting pada Gedung
Kondisi udara pada bangunan sangat berpengaruh dengan kenyamanan penghuni, kualitas lingkungan, hingga operasional suatu fasilitas.
Pada gedung perkantoran, sistem HVAC dapat menjaga temperatur ruangan agar terasa tetap nyaman karena aktivitas pada gedung selalu berubah dengan cepat.
Hal serupa juga berlaku pada gedung komersial lainnya, seperti restoran, hotel, mal, hingga rumah sakit.
Ini alasan mengapa sistem HVAC membutuhkan perencanaan yang matang sejak awal berdasarkan kebutuhan ruangan.
Cara Kerja Sistem HVAC
Secara umum, sistem HVAC bekerja untuk mengatur kualitas udara pada ruangan dengan membuang udara panas pada ruangan dan menggantikan dengan udara dingin sesuai kebutuhan ruangan.
Proses pada sistem HVAC dapat berbeda sesuai dengan jenis sistem yang digunakan. Namun secara sederhana, alurnya dapat digambarkan sebagai berikut.
Pengambilan udara → pengolahan udara → pengaturan temperatur atau kelembapan → distribusi udara → udara kembali atau dibuang
Pada sistem tertentu, udara pada ruangan dikembalikan melalui return air. Kemudian, udara tersebut diproses untuk dikembalikan ke ruangan melalui supply.
Komponen Utama Sistem HVAC
Sistem HVAC memiliki beberapa komponen dengan fungsi yang berbeda-beda. Konfigurasinya juga akan berubah tergantung dengan jenis sistem dan kebutuhan bangunan.
- Air Conditioner atau Cooling Equipment
Air Conditioner berfungsi untuk menurunkan temperatur udara pada ruangan dengan menyesuaikan kebutuhan ruangan.
Dalam sistem yang kompleks, proses pendinginan dapat melibatkan chiller, cooling tower, atau sistem VRV/VRF.

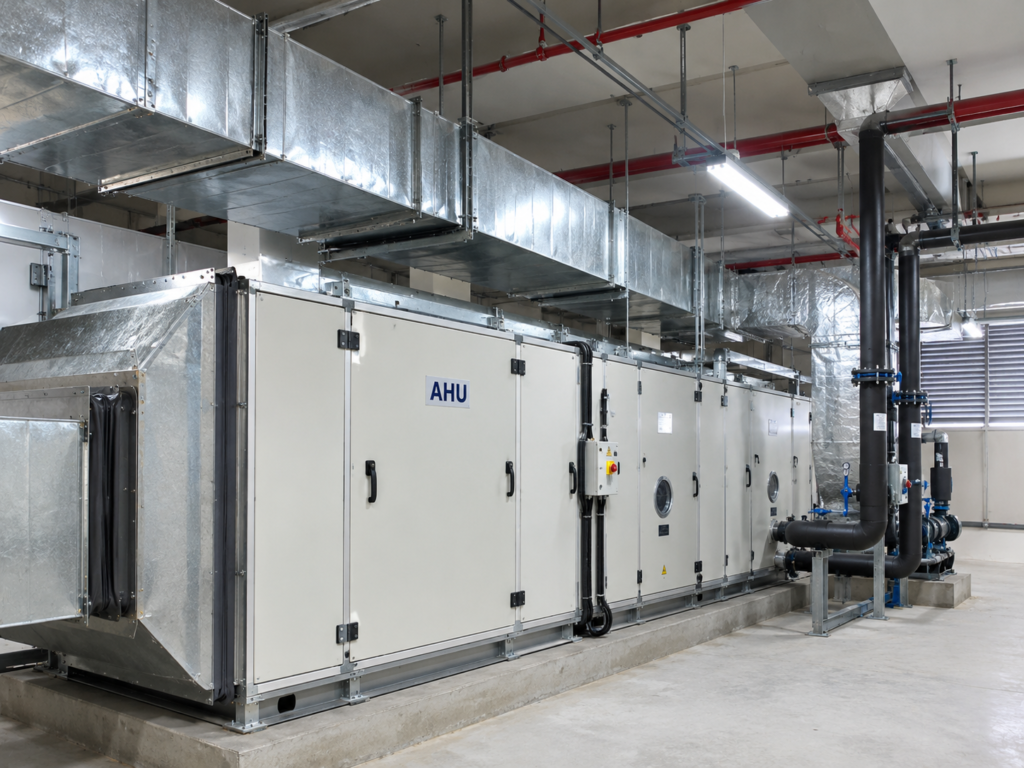

- AHU (Air Handling Unit)
AHU merupakan salah satu komponen paling penting pada sistem HVAC karena memiliki fungsi untuk mendistribusikan udara melalui ducting.
Punya peran yang cukup besar dalam mengelola udara, AHU banyak digunakan pada bangunan kantor, rumah sakit, hotel, bahkan tidak sedikit juga rumah mewah yang sudah menggunakan AHU.
- Ducting
Jika AHU yang berfungsi untuk mengelola udara, ductinglah yang bertugas untuk mengirimkan udara ke setiap ruangan pada bangunan.
Ukuran pada ducting juga tidak bisa ditentukan secara sembarangan, penting untuk melakukan perhitungan dengan mempertimbangkan airflow, tekanan udara, hingga layout bangunan.
- Fan atau Blower
Fan atau yang sering dikenal blower ini memiliki fungsi untuk menggerakan udara pada sistem HVAC.
Komponen ini membantu memastikan udara mengalir dari sistem menuju ke ruangan dan dikembalikan keluar melalui jalur return.
- Filter
Filter sendiri memiliki fungsi untuk menyaring partikel tertentu dari udara yang melewati sistem.
Pada filter terdapat jenis dan tingkatannya bergantung pada fungsi ruangan.

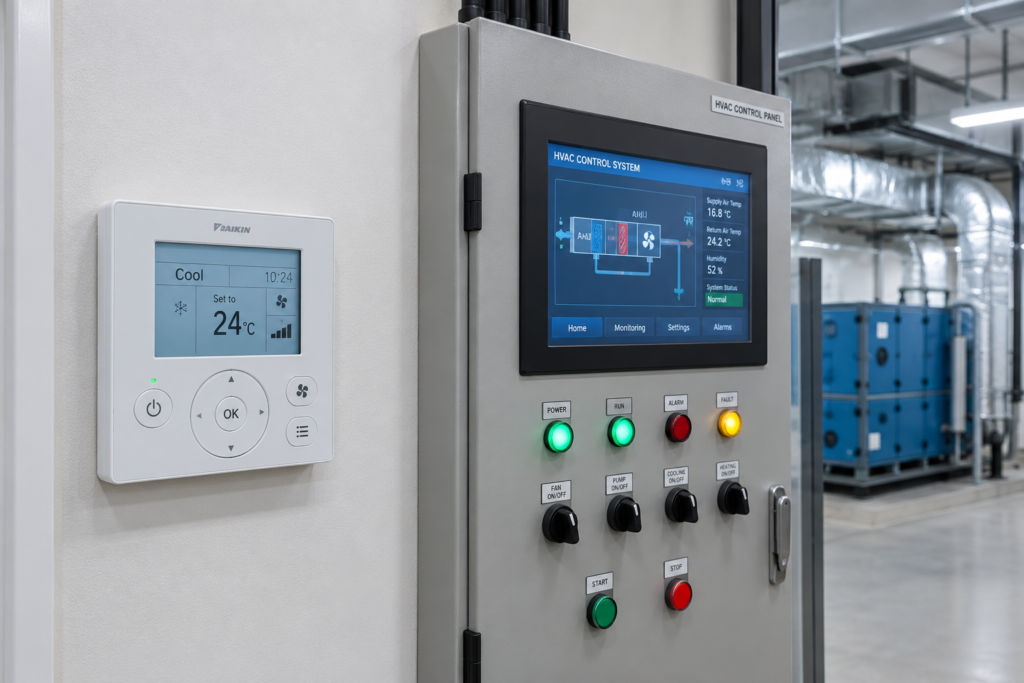

- Thermostat dan Control System
Control system ini berfungsi untuk memantau kondisi dari sistem HVAC.
perangkat yang sering digunakan adalah thermostat untuk mengatur temperatur ruangan. Pada gedung rumah sakit, pengendalian umumnya menggunakan sistem otomasi bangunan sehingga setiap sistem HVAC dapat terpantau dan dikontrol secara terpusat.
Menentukan Sistem HVAC yang Tepat
Dalam menentukan sistem HVAC sebaiknya disesuaikan dengan kebutuhan, bukan dari jenis AC yang ingin digunakan.
Perhatikan beberapa hal dibawah ini untuk membantu Anda memahami bagaimana menentukan sistem HVAC yang benar.
- Fungsi Bangunan
Karena setiap bangunan memiliki karakteristik yang berbeda. penanganan untuk sistem HVAC juga perlu disesuaikan dengan fungsi ruangan.
Misalnya, kebutuhan pada gedung rumah sakit akan sangat berbeda dengan kebutuhan pada bangunan perkantoran.
- Luas Ruangan
Luas ruangan punya pengaruh penting terhadap penentuan sistem HVAC, namun memahami layout bangunan juga tidak kalah penting karena berkaitan dengan pembuatan jalur distribusi.
- Jumlah Penghuni
Semakin banyak orang dan aktivitas pada ruangan maka akan semakin besar juga kebutuhan sistem pendingin udaranya.
- Beban Panas
Peralatan elektronik hingga area yang punya potensi memberikan beban panas seperti dapur membutuhkan perhitungan yang matang saat Anda sedang menentukan sistem HVAC.
Pentingnya Perencanaan Sistem HVAC sebelum Instalasi
Penjelasan di atas Anda sudah memahami beberapa komponen saat menentukan menggunakan sistem HVAC.
Hal tersebut tentunya jadi poin utama yang baik pada bagian perencanaan. Sebab, untuk menggunakan sistem HVAC bukan lagi menyesuaikan kebutuhan Anda, tetapi kebutuhan ruangan selalu menjadi hal paling utama.
Itu kenapa, saat kami mengerjakan project untuk instalasi sistem HVAC, baik untuk rumah hunian hingga gedung komersial, kami selalu melibatkan semua pihak, baik dari engineering hingga kontraktor lain yang ikut mengerjakan project tersebut.
Sehingga proses pengerjaan dapat sesuai perencanaan awal dan menghindari adanya komponen yang bertabrakan dengan sistem lain, seperti kelistrikan.
Instalasi dan Testing Sistem HVAC
Pada instalasi HVAC mencakup pemasangan equipment, piping, ducting, support, sistem drainase, kelistrikan, kontrol, dan berbagai komponen lain sesuai dengan desain yang dibuat oleh tim engineering.
Setelah instalasi selesai, sistem tentu tidak langsung digunakan, melainkan perlu masuk tahapan test dan commissioning terlebih dahulu.
Tujuannya setiap komponen dapat bekerja dengan baik sebelum sistem dapat digunakan untuk operasional.
Maintenance Sistem HVAC
Digunakan dengan intensitas tinggi atau jarang digunakan sekalipun, sistem HVAC tetap membutuhkan maintenance.
Sebab, maintenance tidak hanya dilakukan pada saat sistem HVAC mengalami kerusakan. Tetapi untuk menemukan masalah lebih awal sebelum mengalami kerusakan yang lebih besar dan membutuhkan biaya yang tentunya tidak sedikit.
Selain itu, untuk jadwal maintenance dapat Anda sesuaikan berdasarkan jenis AC, intensitas penggunaan, hingga kondisi lingkungan.
HVAC untuk Berbagai Jenis Bangunan
Penerapan sistem HVAC dapat diterapkan pada berbagai jenis bangunan.
- Perkantoran
Sebagai gedung yang memiliki peralatan elektronik dengan jumlah yang tidak sedikit dan kapasitas penghuni yang banyak, perkantoran menjadi salah satu bangunan yang wajib menggunakan sistem HVAC.
Tujuannya tidak hanya membuat udara ruangan menjadi terasa lebih nyaman, melainkan meningkatkan produktivitas karyawan.
- Hotel
Tidak berbeda jauh dengan kantor, tingkat intensitas pada juga sangat tinggi, pergantian pengunjung setiap waktu membuat udara di ruangan mengalami perubahan yang cepat.
Itu kenapa, sistem HVAC dengan jenis tertentu jadi solusi yang tepat, sehingga proses pergantian udara menjadi pada ruangan menjadi lebih cepat dan memberikan pengalaman baik bagi pengunjung.
- Rumah Sakit
Berbeda dari gedung lainnya, rumah sakit punya kompleksitas yang tinggi dalam upaya memberikan udara nyaman.
Selain itu, rumah sakit merupakan area yang steril sehingga sistem HVAC yang digunakan juga disesuaikan dengan kebutuhan bangunan.
- Restoran
Restoran jadi salah satu bangunan komersial dengan tingkat pengunjung yang selalu berganti setiap waktu.
Selain itu, tidak sedikit juga restoran yang menggunakan konsep open kitchen. Sehingga kebutuhan untuk sistem HVAC juga harus yang sesuai dengan kebutuhan bangunan serta ventilasi yang dapat membantu mempercepat pertukaran udara.
FAQ Sistem HVAC
Apakah HVAC dan AC sama?
Tidak. AC merupakan bagian dari HVAC yang berfungsi untuk mengkondisikan udara pada ruangan.
Apa saja komponen HVAC?
Beberapa komponen HVAC, seperti cooling equipment, AHU, ducting, fan atau blower, filter, dan sistem kontrol. Setiap komponen ini memiliki fungsi yang berbeda-beda.
Apakah semua gedung membutuhkan HVAC?
Pada umumnya kebutuhan sistem HVAC tetap mengikuti fungsi, ukuran, dan desain bangunan.
Akan tetapi, untuk gedung yang memiliki banyak ruangan, umumnya akan membutuhkan sistem HVAC untuk mengatur temperatur udara pada setiap ruangan.
Kesimpulan
HVAC merupakan sistem yang digunakan untuk mengatur kondisi udara pada ruangan melalui kombinasi heating, ventilation, dan air conditioning.
Dalam penerapannya, pemilihan sistem HVAC tetap perlu mengikuti kebutuhan ruangan berdasarkan fungsi, luas bangunan, jumlah penghuni, hingga beban panas pada ruangan.
Untuk proyek bangunan, dalam menentukan sistem HVAC sebaiknya direncanakan sejak awal agar pengkondisian udara dapat menyeluruh ke setiap ruangan.
Selain itu, perencanaan sejak awal akan membantu memastikan sistem yang dipilih dapat sesuai dengan kebutuhan ruangan.
Jika Anda ingin menentukan sistem HVAC yang tepat, hubungi tim Prima Jaya AC untuk konsultasi.
